FLOWMETER 0.1-1 GPM
Débitmètre LZM-15Z011 – Précision et Visibilité pour vos Installations de Traitement d’Eau

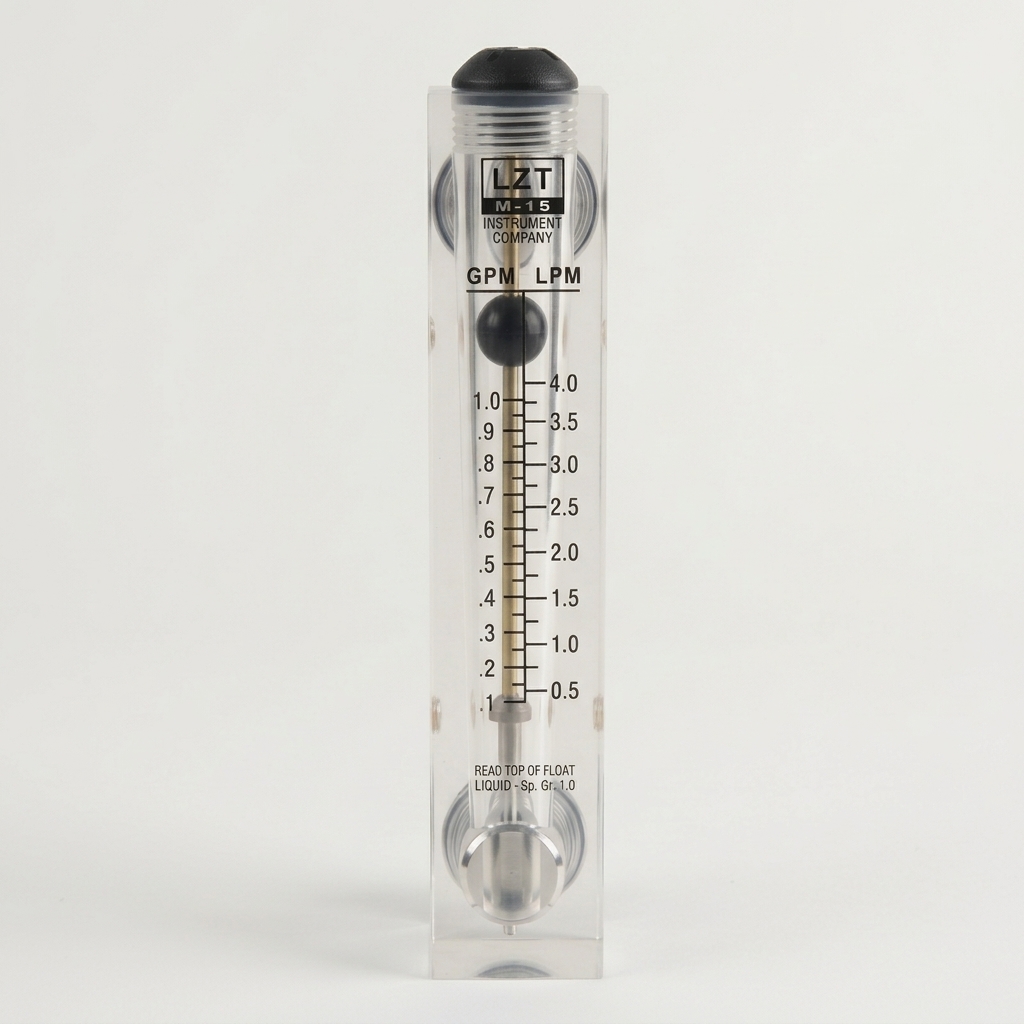

Le LZM-15Z011 est un débitmètre à section variable (rotamètre) de la série LZM, conçu pour mesurer avec précision les faibles débits d’eau. Idéal pour les systèmes de traitement d’eau, l’osmose inverse, l’ultrafiltration ou les circuits de dosage, cet instrument offre une lecture directe et fiable grâce à son corps transparent en Perspex et son flotteur en acier inoxydable 316 SS.
Avec une plage de mesure de 0,1 à 1 GPM (0,5 à 4 LPM), il est particulièrement adapté aux applications nécessitant un contrôle précis des petits débits. Son installation verticale et son raccordement fileté DN10 (3/8") en font un composant facile à intégrer sur vos panneaux de commande ou vos lignes de traitement.
Points forts :
Mesure directe et visuelle du débit d’eau.
Corps en Perspex transparent pour une lecture immédiate.
Flotteur en acier inoxydable 316 SS pour une excellente résistance à la corrosion.
Précision de ±4 %.
Compact et léger, idéal pour les tableaux de bord et les installations de traitement d’eau.
- Le débitmètre LZM-15Z011 fonctionne selon le principe du rotamètre à section variable. L’eau traverse le tube conique vertical en Perspex, ce qui provoque la montée du flotteur en acier inoxydable 316 SS. La position du flotteur, lue directement sur l’échelle graduée du tube, indique le débit instantané.
- Construction et matériaux :
- Corps / Tube : Perspex (transparent, résistant à la corrosion).
- Flotteur : Acier inoxydable 316 SS.

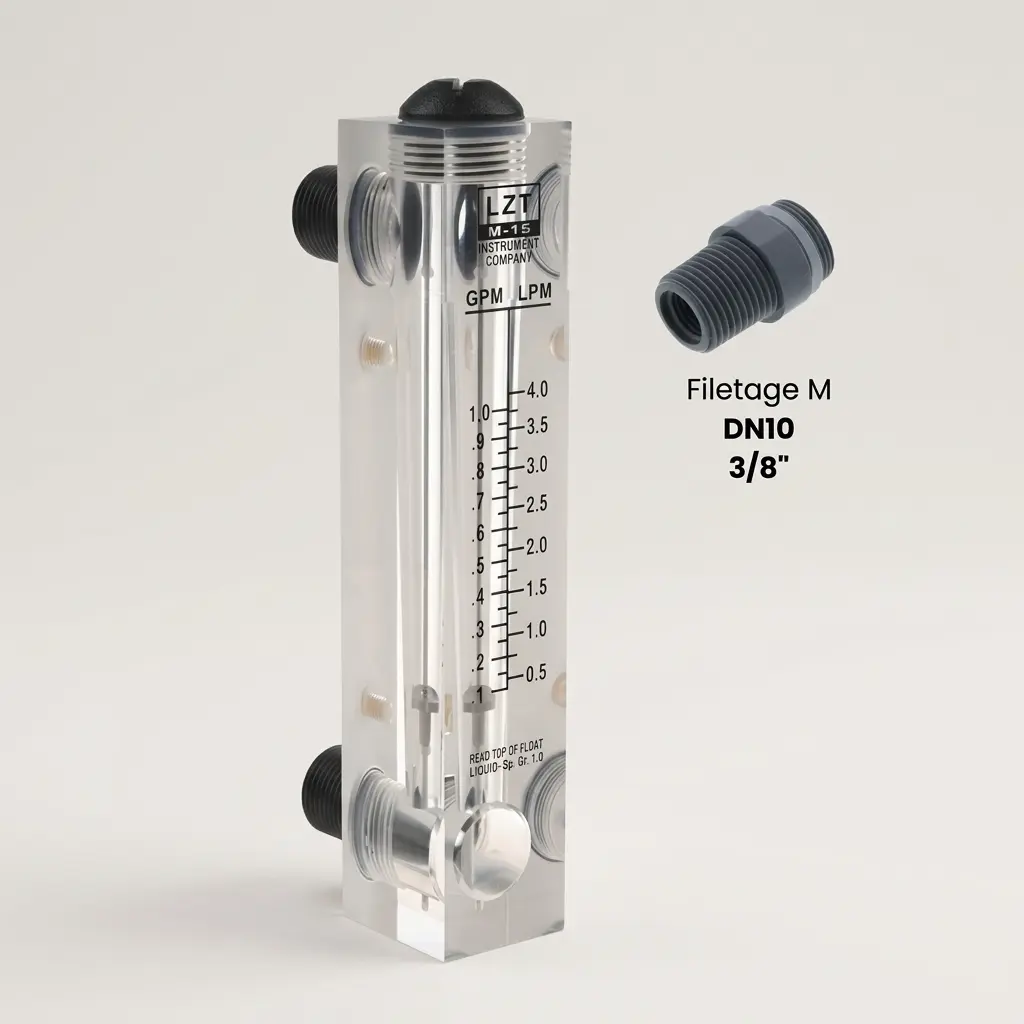

- Raccordement : Filetage M DN10 (3/8").
- Installation : Verticale, avec entrée et sortie d’eau à l’arrière (selon le schéma de structure).
- Configuration :
- Modèle : LZM-15Z011.
- Plage de débit : 0,1 à 1 GPM (0,5 à 4 LPM / 30 à 240 LPH).
- Précision : ±4 %.
- Pression maximale : ≤ 1 MPa (environ 10 bar).
- Température maximale : 50 °C.
| Caractéristique | Valeur |
|---|---|
| Référence | LZM-15Z011 |
| Marque | MONDE DE L’EAU INTERNATIONAL (MEI) |
| Type | Débitmètre à section variable (rotamètre) pour eau |
| Application | Mesure de débit d’eau |
| Débit | 0,1 – 1 GPM |
| Débit (unités alternatives) | 0,5 – 4 LPM / 30 – 240 LPH |
| Précision | ±4 % |
| Raccordement Filetage M | DN10 (3/8") |
| Pression de service | ≤ 1 MPa |
| Température de service | Max 50 °C |
| Matériau (corps) | Perspex |
| Matériau (flotteur) | Acier inoxydable 316 SS |
| Dimensions (A x B x C x D x E x F x G x H) | 173 x 35 x 168 x 35 x 25 x 76 x 127 x 16 mm |
| Installation | Verticale |

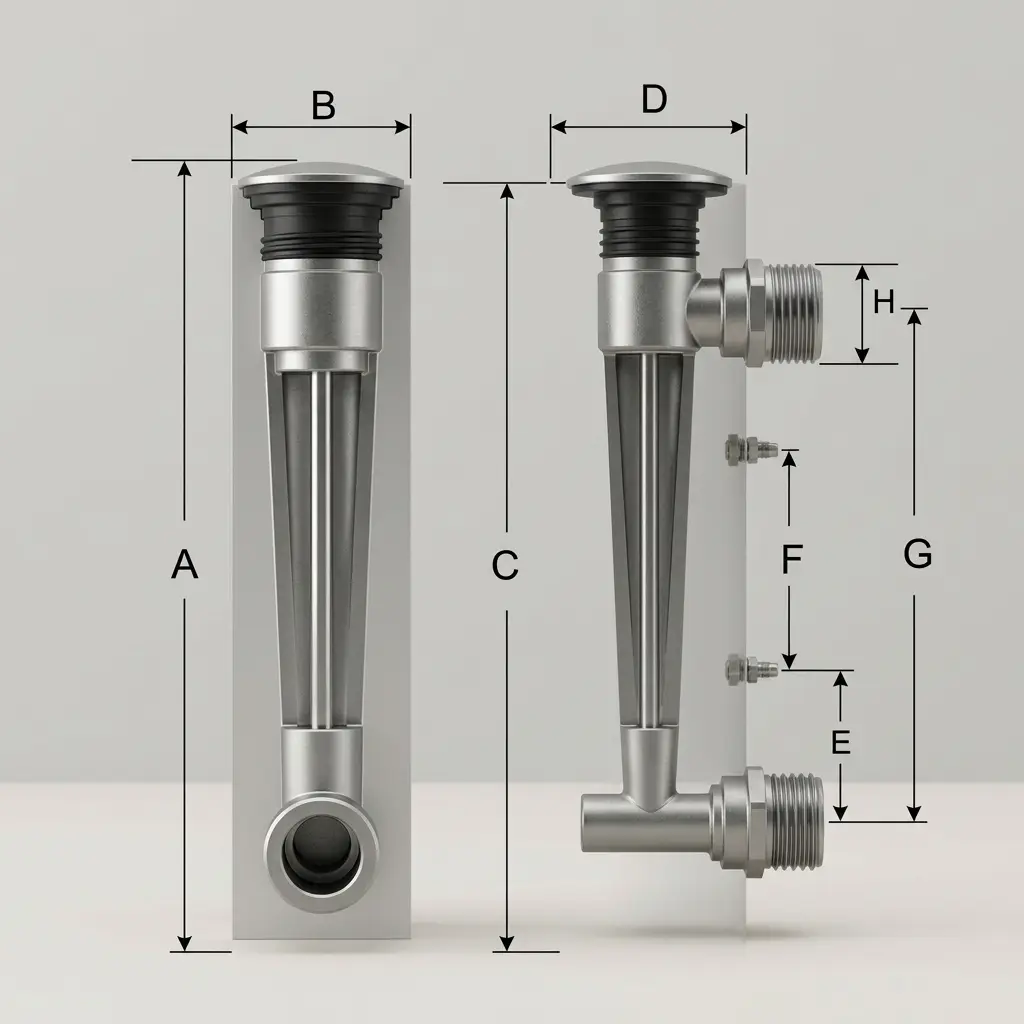

| Note | Les dimensions A à H correspondent au diagramme de structure fourni dans la documentation technique. |
- Le débitmètre LZM-15Z011 est destiné aux applications suivantes, en raison de sa compatibilité avec l’eau et de sa plage de mesure des faibles débits :
- -Traitement des eaux (contrôle de débit sur skids ou panneaux).
- -Osmose inverse (RO) – surveillance des débits d’alimentation ou de perméat.
- -Ultrafiltration (UF) – contrôle des flux.
- -Systèmes de dosage – vérification du débit d’eau.
- -Laboratoires – mesure précise de petits débits.
- -Industrie – intégration sur tableaux de commande et circuits de fluides.

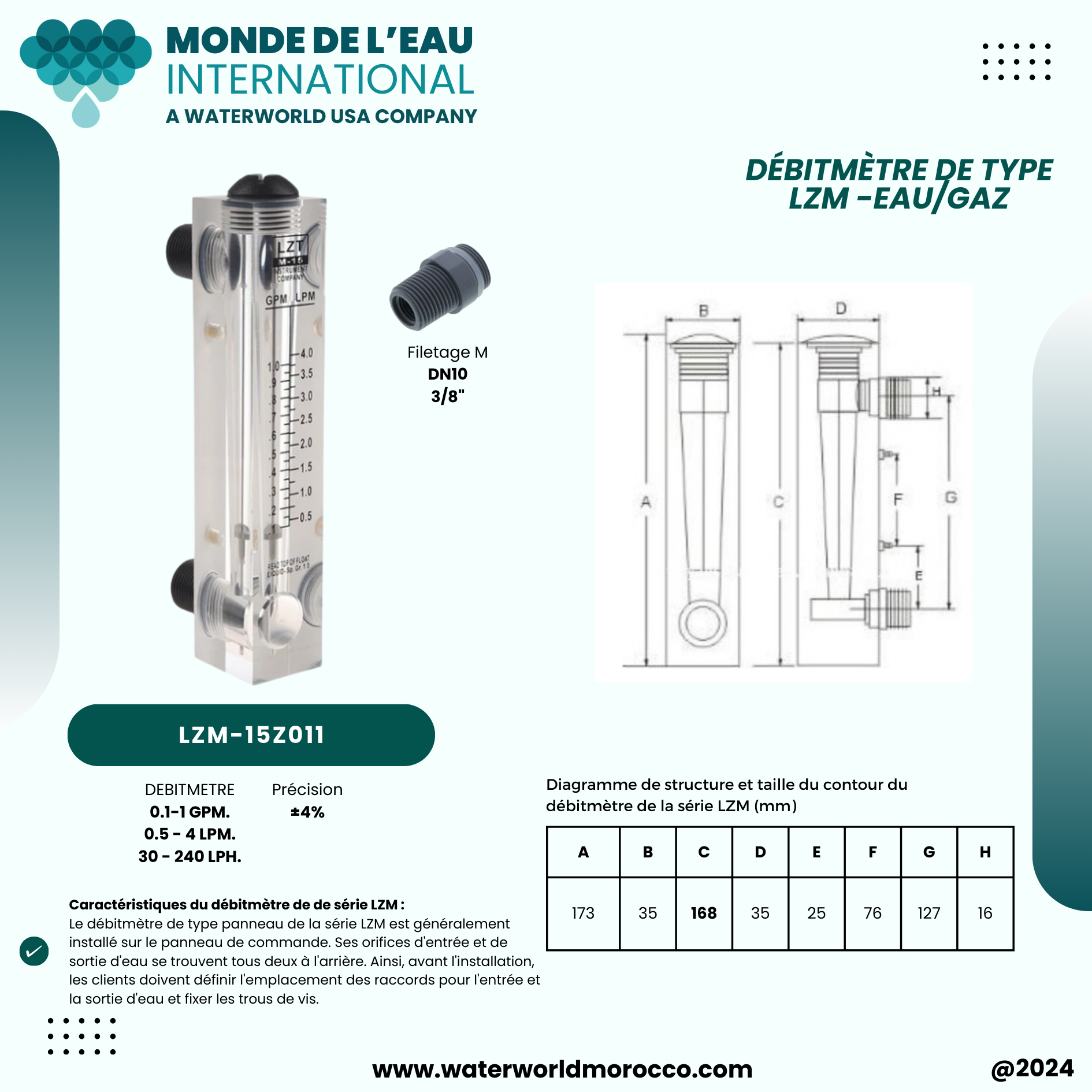

-Garantie et informations complémentaires Garantie et informations complémentaires : Selon les conditions générales de garantie de MONDE DE L’EAU INTERNATIONAL (MEI). -Informations complémentaires : Conditions d’installation : Montage vertical obligatoire. Les orifices d’entrée et de sortie sont situés à l’arrière. Prévoir un espace suffisant pour le raccordement et la fixation. Conditions d’utilisation : Respecter la pression maximale de 1 MPa et la température maximale de 50 °C. Utiliser uniquement avec de l’eau compatible avec le Perspex et l’acier inoxydable 316 SS. Entretien : Nettoyer régulièrement le tube en Perspex avec un chiffon doux et non abrasif pour maintenir la lisibilité de l’échelle. Vérifier que le flotteur se déplace librement. Documentation technique : Un diagramme de structure et un tableau de dimensions sont disponibles dans la fiche technique du produit. Configurations disponibles : D’autres modèles de la série LZM sont disponibles avec des plages de débit différentes (jusqu’à 45 GPM) et des raccordements spécifiques.
