FLOWMETER 5-35 GPM (D)
Débitmètre à eau LZM-25Z535 – Panneau à lecture directe (5-35 GPM / 10-130 LPM)

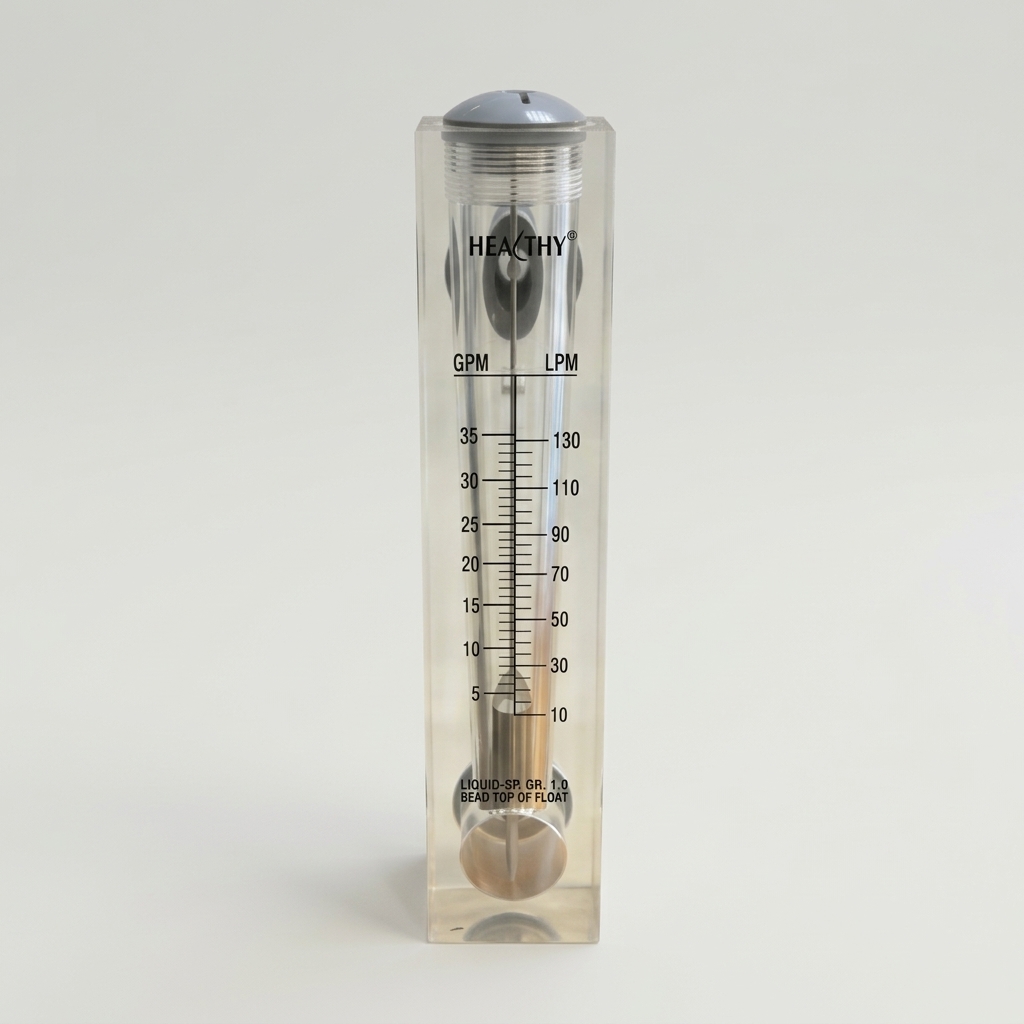

Le LZM-25Z535 est un débitmètre à section variable de la série LZM, conçu pour la mesure visuelle et instantanée du débit d’eau dans les installations de traitement d’eau. Monté sur panneau, il permet une lecture directe en GPM et LPM grâce à son flotteur et à son tube gradué en Perspex.
Ce modèle se distingue par sa plage de mesure étendue de 5 à 35 GPM (10 à 130 LPM), adaptée aux circuits de filtration, d’osmose inverse, d’adoucissement ou de distribution d’eau industrielle et commerciale. Son raccordement DN25 (1") et sa construction en matériaux résistants en font un équipement fiable pour les installations nécessitant un contrôle visuel permanent du débit.
Idéal pour les intégrateurs, les installateurs et les exploitants de stations de traitement d’eau, le LZM-25Z535 offre une solution simple, robuste et précise à ±4 % pour la surveillance des débits.
- Le débitmètre LZM-25Z535 fonctionne selon le principe du débitmètre à section variable (rotamètre). Le fluide traverse verticalement le tube en Perspex, ce qui provoque la montée du flotteur. La hauteur de ce dernier, lue directement sur la graduation gravée en GPM et LPM, indique le débit instantané.
- Construction et composants :
- Tube de mesure transparent en Perspex (acrylique), résistant à la corrosion et permettant une visibilité totale du débit.
- Flotteur en acier inoxydable 316 SS (#316 SS), assurant une bonne stabilité de mesure et une résistance aux milieux aqueux.

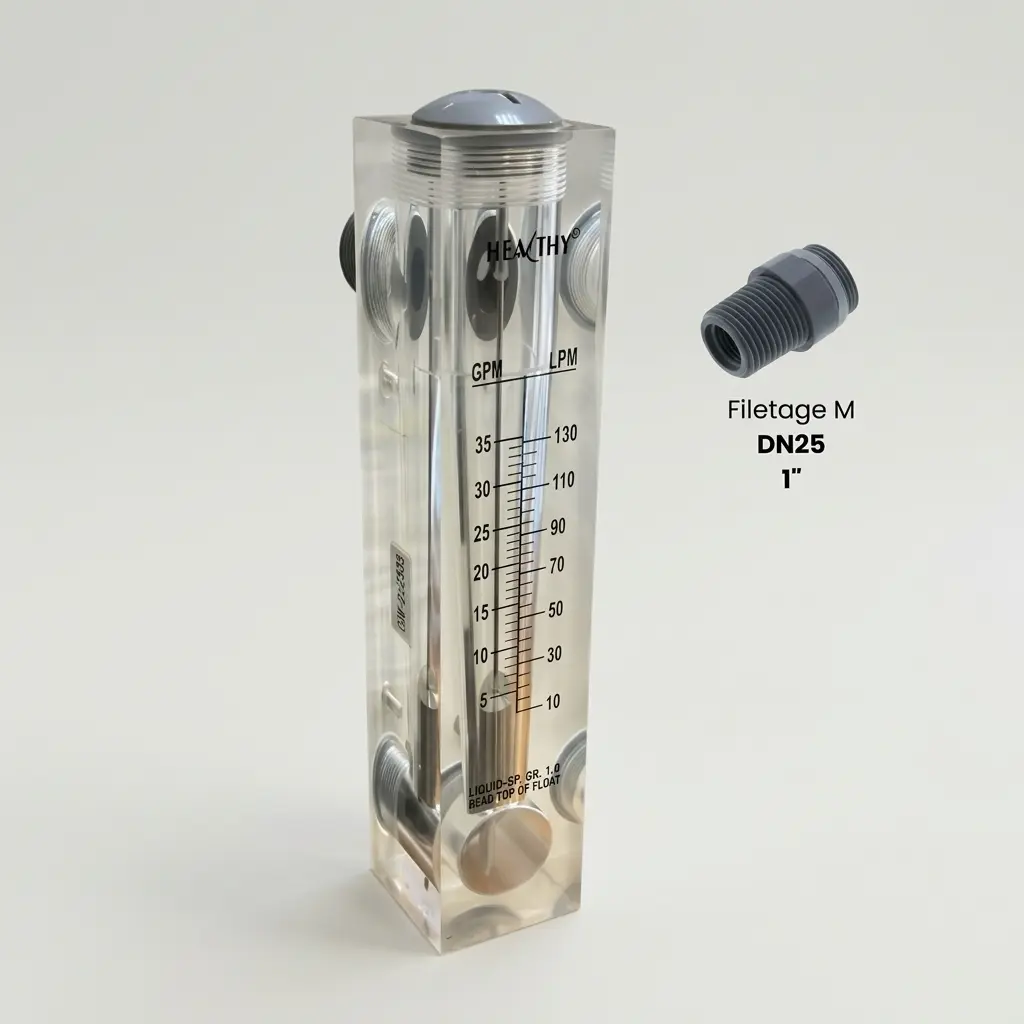

- Corps et raccords filetés en DN25 (1").
- Structure conçue pour un montage sur panneau (fixation par l’arrière ou intégration dans une armoire de commande).

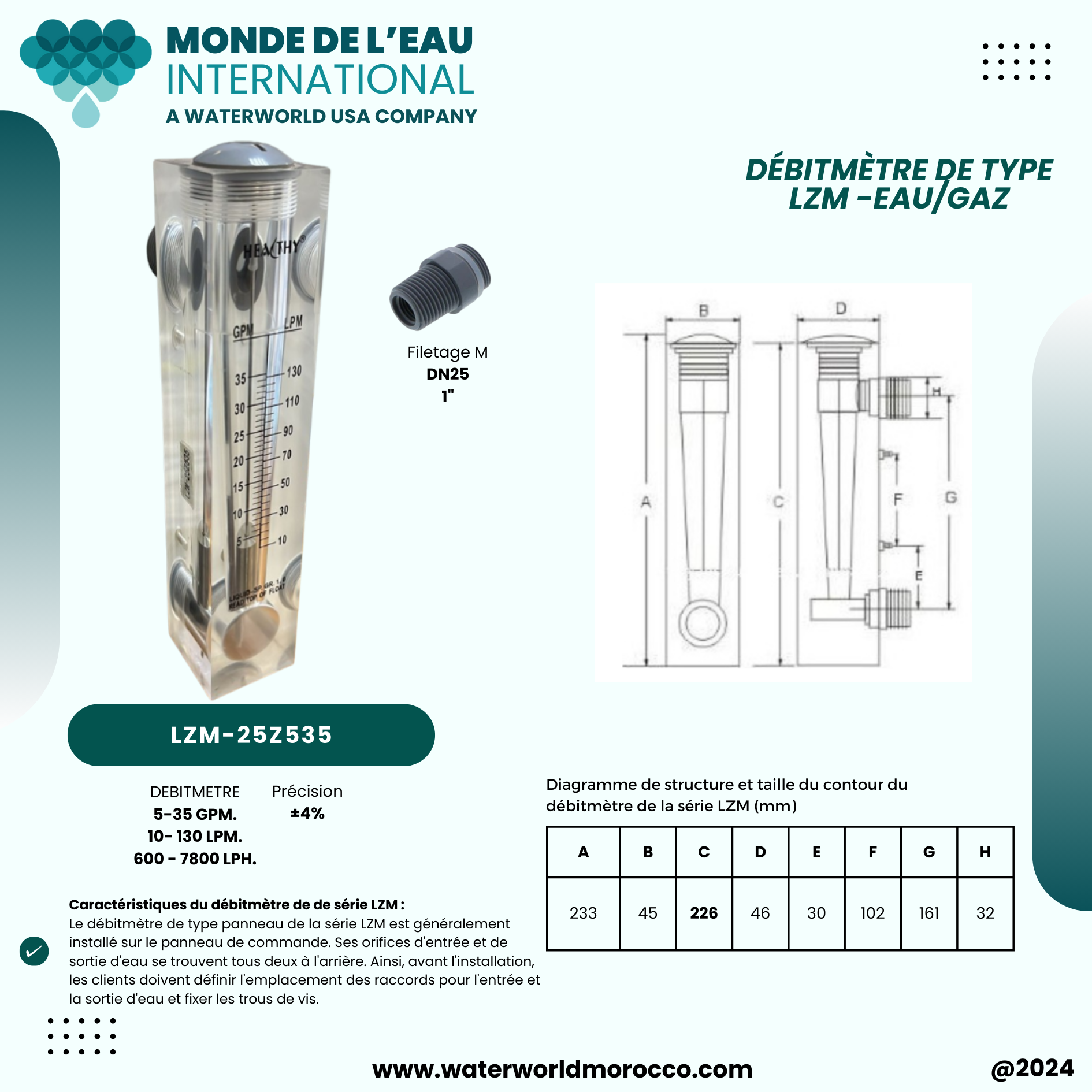

| Caractéristique | Valeur |
|---|---|
| Référence | LZM-25Z535 |
| Marque | MONDE DE L’EAU INTERNATIONAL (MEI) |
| Type | Débitmètre à section variable (rotamètre) à montage sur panneau |
| Application | Mesure visuelle du débit d’eau |
| Débit | 5-35 GPM / 10-130 LPM / 600-7800 LPH |
| Précision | ±4 % |
| Raccordement | DN25 (1") |
| Pression de service | ≤ 1 MPa (10 bar) * |
| Température de service | Max 50 °C * |
| Matériau | Perspex (tube) / #316 SS (flotteur) |

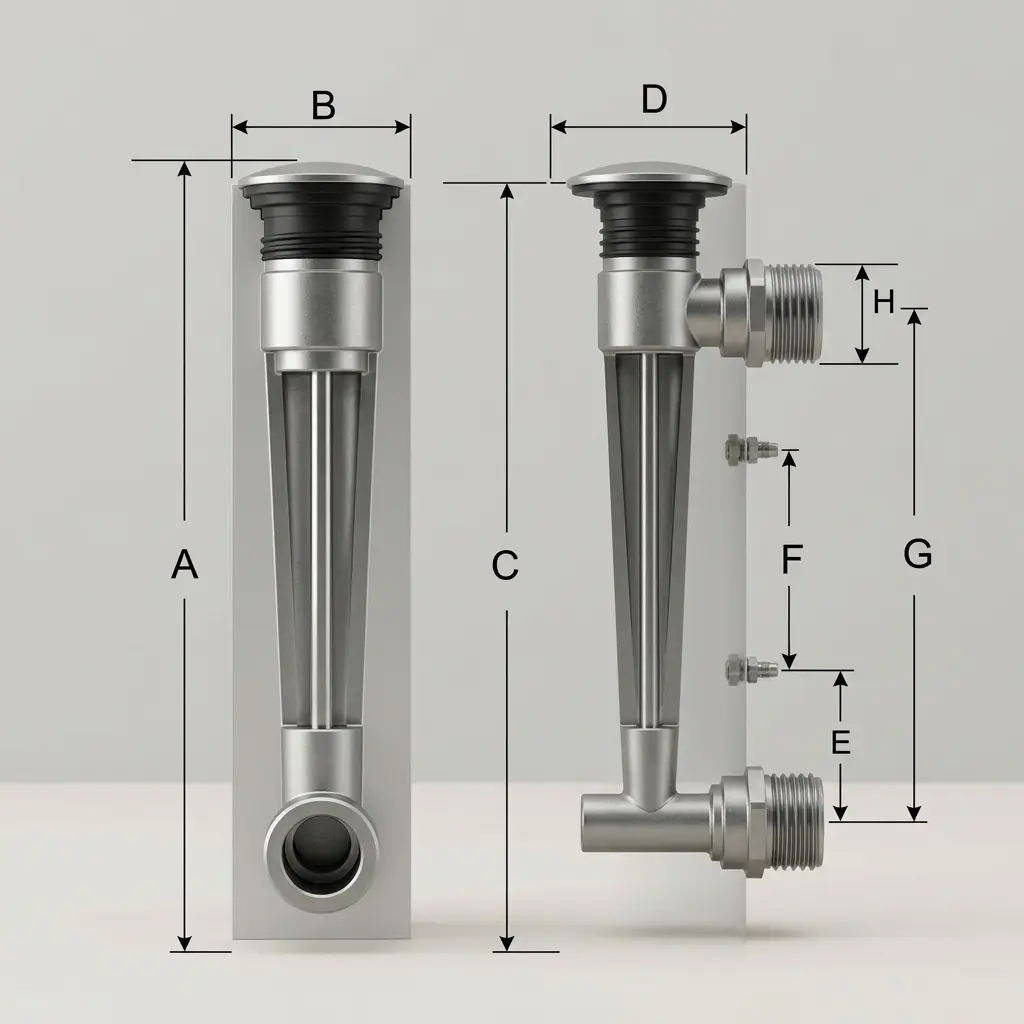

| Dimensions (mm) | A: 233 / B: 45 / C: 226 / D: 46 / E: 30 / F: 102 / G: 161 / H: 32 |
- Contrôle du débit dans les installations de traitement d’eau.
- Osmose inverse (RO) : surveillance du débit d’alimentation, de perméat ou de concentrat.
- Filtration : mesure du débit en entrée ou sortie de filtres à sable, charbon, cartouches.
- Adoucissement : contrôle du débit de régénération ou de service.
- Distribution d’eau industrielle et commerciale.
- Installation sur panneau de commande ou armoire de contrôle.
- Applications nécessitant une lecture visuelle directe du débit sans alimentation électrique.
Garantie et informations complémentaires : Selon les conditions générales de garantie de MONDE DE L’EAU INTERNATIONAL (MEI).
