FLOWMETER 1-10 GPM

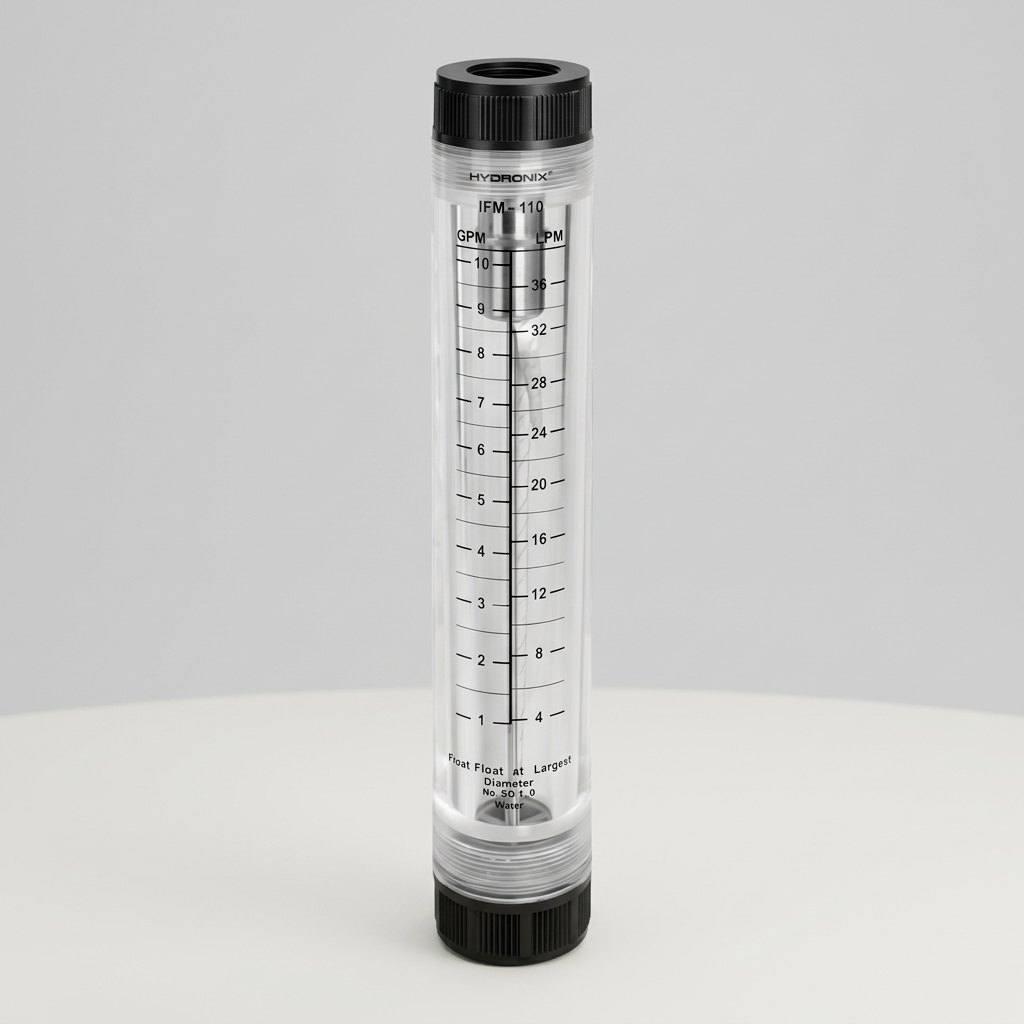

Débitmètre à section variable LZM-20G110 – 1 à 10 GPM (4 à 36 LPM) – Raccordement 3/4" (DN20)
Le LZM-20G110 est un débitmètre à section variable (rotamètre) à lecture directe, conçu pour la mesure visuelle du débit d'eau dans les installations de traitement d'eau. Il permet un contrôle instantané du débit sans alimentation électrique, ce qui en fait un instrument fiable et économique pour le suivi des performances hydrauliques.
Ce modèle couvre une plage de débit de 1 à 10 GPM (4 à 36 LPM, soit 240 à 2160 LPH) et est équipé d'un raccordement 3/4" (DN20), ce qui le rend particulièrement adapté aux circuits d'osmose inverse (RO), d'ultrafiltration (UF), de filtration et de prétraitement nécessitant une surveillance précise des débits moyens.
Principaux avantages :
Mesure visuelle directe du débit, sans électronique ni alimentation.
Précision de ±4% pour un contrôle fiable du procédé.
Construction robuste avec flotteur en acier inoxydable 316 SS et corps en Perspex.
Raccordement 3/4" (DN20) pour une intégration simple sur les skids et panneaux de commande.
Faible perte de charge et installation sur panneau de commande.
- Le débitmètre LZM-20G110 appartient à la série LZM de débitmètres à section variable à lecture directe. Son principe de fonctionnement repose sur la variation de la section de passage d'un fluide : le flotteur, en acier inoxydable 316 SS, se déplace verticalement dans un tube conique en Perspex en fonction du débit. La position du flotteur, lue directement sur l'échelle gravée, indique le débit instantané en GPM, LPM ou LPH.
- Construction et matériaux :
- Corps et tube de mesure : Perspex (transparent, résistant à la corrosion).
- Flotteur : acier inoxydable 316 SS (#316 SS).
- Raccordement : 3/4" (DN20).
| Caractéristique | Valeur |
|---|---|
| Référence | LZM-20G110 |
| Marque | MONDE DE L'EAU INTERNATIONAL (MEI) |
| Type | Débitmètre à section variable (rotamètre) |
| Application | Mesure visuelle du débit d'eau |
| Débit | 1–10 GPM (4–36 LPM / 240–2160 LPH) |
| Raccordement | 3/4" (DN20) |
| Pression de service | 120 psi (8,4 bar) selon fiche DEBIT METRE |
| Température de service | Max 50 °C |
| Matériau corps | Perspex |
| Matériau flotteur | Acier inoxydable 316 SS (#316 SS) |
| Précision | ±4% |

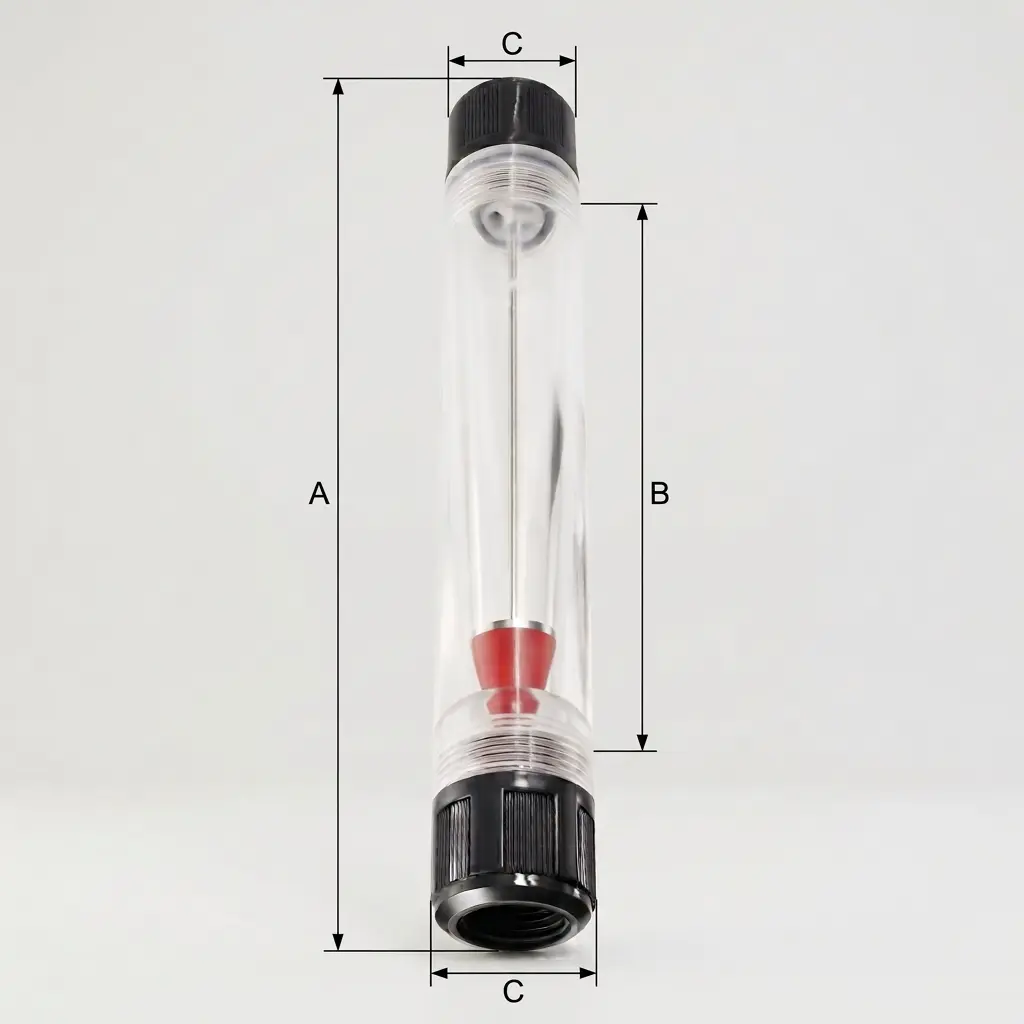

| Dimensions | A = 280 mm, B = 236 mm, C = 43 mm |
- Osmose inverse (RO) : surveillance du débit d'alimentation, de perméat ou de concentrat.
- Ultrafiltration (UF) : contrôle des débits sur les circuits de filtration.
- Prétraitement : mesure du débit en amont des membranes.
- Filtration : suivi du débit sur les lignes de filtration.
- Traitement des eaux : installation sur panneaux de commande et skids.
- Installations domestiques et industrielles : contrôle visuel du débit d'eau.
- Hôtellerie et restauration : surveillance des circuits d'eau.
- Laboratoires : mesure de débits moyens (1–10 GPM).
Garantie : Selon les conditions générales de garantie de MONDE DE L'EAU INTERNATIONAL (MEI). Informations complémentaires : Conditions d'installation : Installation sur panneau de commande. Les orifices d'entrée et de sortie sont situés à l'arrière. Définir l'emplacement des raccords et fixer les trous de vis avant installation. Conditions d'utilisation : Température maximale de 50 °C. Pression maximale de 120 psi (8,4 bar) selon la fiche technique de la série LZM. Accessoires compatibles : Raccords 3/4" (DN20).
