FLOWMETER 2-16 GPM (D)

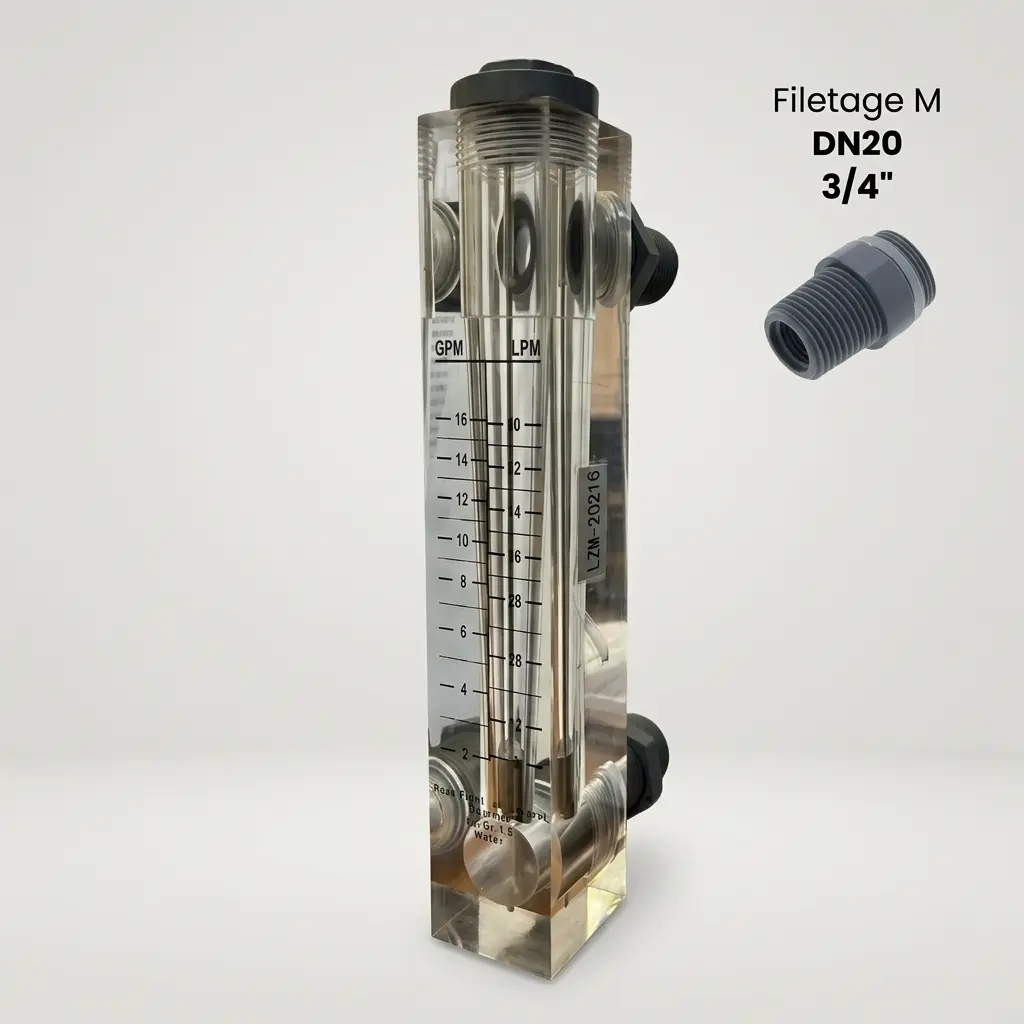

Le Débitmètre LZM-20216 est un instrument de mesure à section variable (rotamètre) conçu pour la lecture précise et instantanée du débit de liquides dans les installations de traitement des eaux. Fabriqué en Perspex transparent, il permet une visualisation directe du fluide et du flotteur en acier inoxydable #316 SS. Avec une plage de mesure de 2 à 16 GPM (8 à 60 LPM), il est particulièrement adapté aux circuits d’osmose inverse, de filtration, de refroidissement ou de dosage. Sa précision de ±4 % et son raccordement fileté de 3/4" (DN20) en font un équipement fiable pour les professionnels, les intégrateurs et les exploitants d’installations de traitement d’eau souhaitant contrôler et ajuster les débits en temps réel.

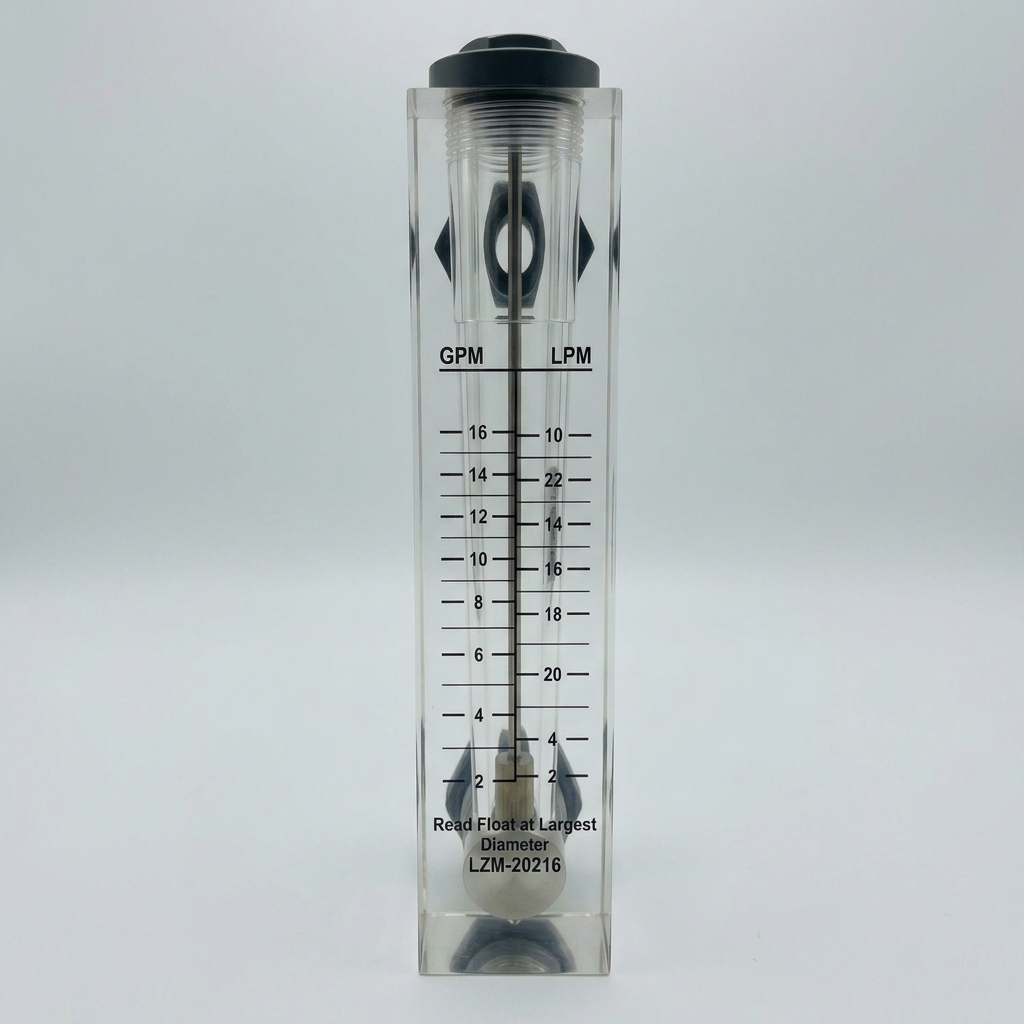

- Le débitmètre de la série LZM est un appareil de mesure mécanique à lecture directe. Il fonctionne selon le principe de la section variable : le fluide traverse un tube conique vertical en Perspex, soulevant un flotteur en acier inoxydable #316 SS. La hauteur de lévitation du flotteur, proportionnelle au débit, est lue sur une double échelle graduée en GPM (gallons par minute) et LPM (litres par minute).
- Construction et composants :
- Corps : Tube en Perspex (acrylique) transparent, offrant une excellente résistance chimique et une clarté de lecture optimale.
- Flotteur : Acier inoxydable #316 SS, garantissant une bonne résistance à la corrosion et une stabilité de mesure.
- Raccordement : Filetage mâle de type M, DN20 (3/4").
- Configuration et installation :
- Le débitmètre doit être installé verticalement, avec un flux ascendant. Les orifices d’entrée et de sortie se trouvent tous deux à l’arrière de l’appareil. Il est essentiel de définir l’emplacement des raccords (entrée et sortie) avant l’installation et de fixer les trous de vis selon le schéma de perçage fourni. Le modèle LZM-20216 dispose d’un raccordement de 3/4" et est calibré pour une plage spécifique de 2 à 16 GPM.
| Caractéristique | Valeur |
|---|---|
| Référence | LZM-20216 |
| Marque | MONDE DE L’EAU INTERNATIONAL (MEI) |
| Type | Débitmètre à section variable (Rotamètre) |
| Application | Mesure de débit de liquides |
| Débit | 2 - 16 GPM / 8 - 60 LPM / 480 - 3600 LPH |
| Précision | ±4 % |
| Raccordement Filetage | M DN20 - 3/4" |
| Pression de service | 120 Psi (8,4 bar) |
| Température de service | Max 50 °C |
| Matériau du corps | Perspex (Acrylique) |
| Matériau du flotteur | Acier inoxydable #316 SS |

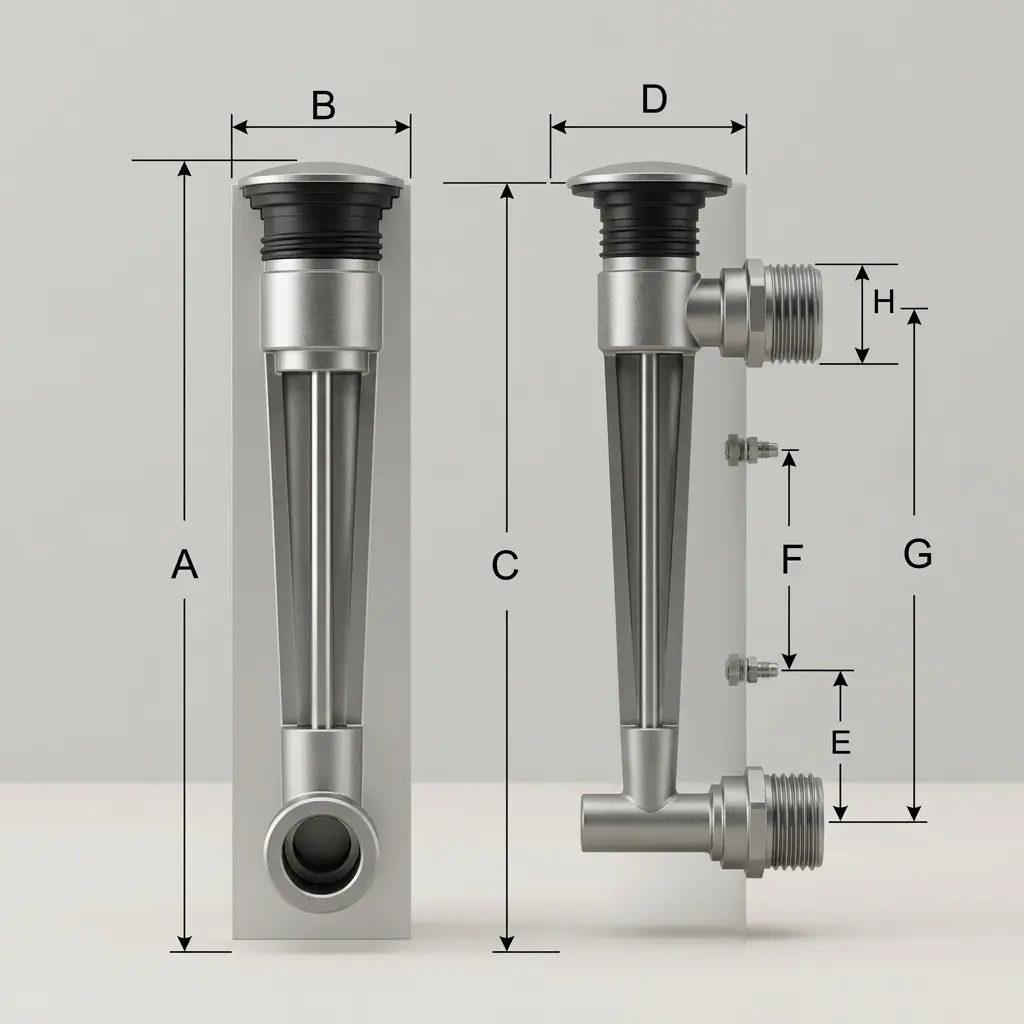

| Dimensions (mm) | A: 214, B: 32, C: 206, D: 37, G: 165, H: 20 |
- Traitement des eaux : Contrôle du débit dans les circuits de filtration et de traitement.
- Osmose inverse : Surveillance du débit d’alimentation, de perméat ou de concentrat.
- Industrie : Processus nécessitant une mesure visuelle et précise du débit de liquides.
- Circuits de refroidissement : Contrôle du débit d’eau de refroidissement.
- Dosage : Vérification du débit des solutions chimiques (compatibles avec le Perspex et l’acier 316 SS).
Garantie et informations complémentaires : Selon les conditions générales de garantie de MONDE DE L’EAU INTERNATIONAL (MEI).
