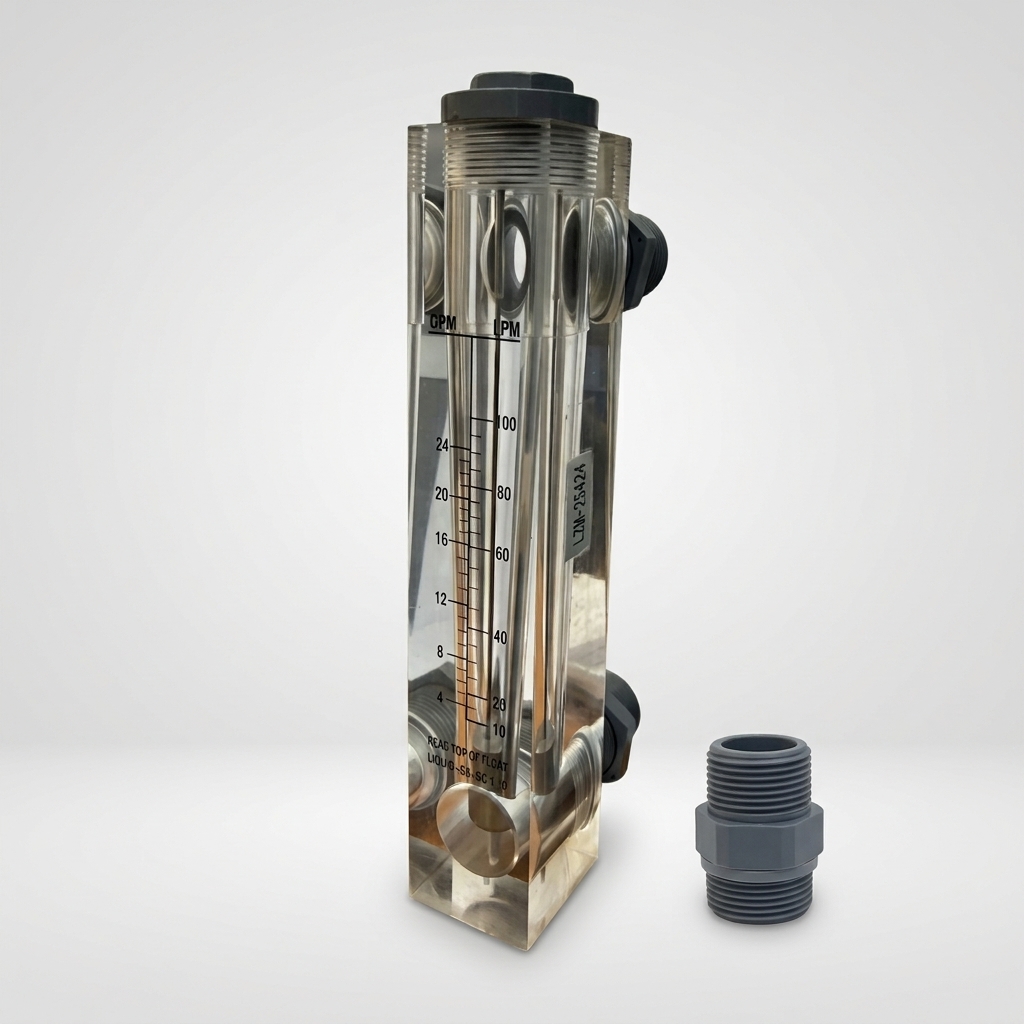

FLOWMETER, 4-24GPM (D)
Débitmètre à section variable LZM-25424 – Mesure de débit précise pour le traitement d'eau
Le débitmètre LZM-25424 de la série LZM est un instrument de mesure à section variable (rotamètre) conçu pour la lecture directe du débit d'eau. Il est particulièrement adapté aux installations de traitement d'eau, aux systèmes de filtration et aux procédés industriels nécessitant un contrôle visuel et fiable du flux.

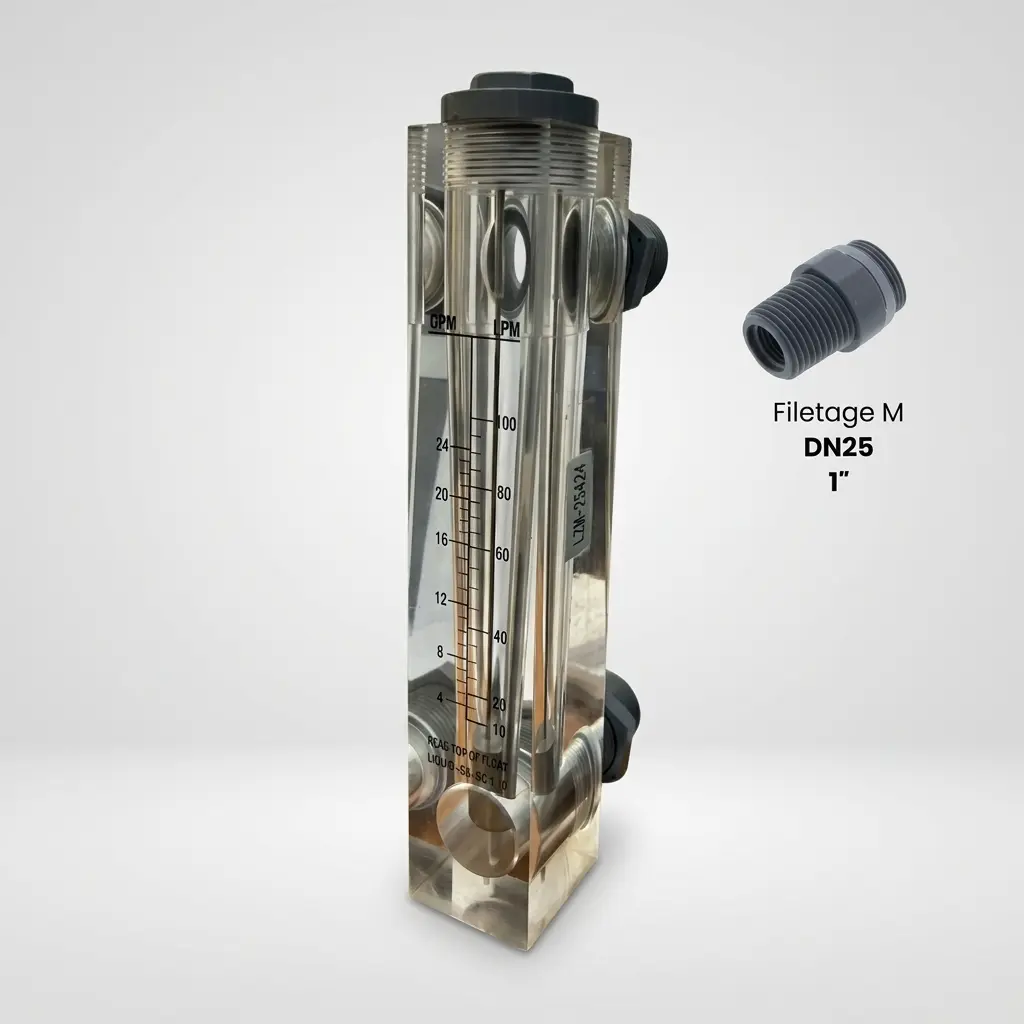

Doté d'un corps en Perspex transparent et d'un flotteur en acier inoxydable #316 SS, ce débitmètre offre une excellente résistance à la corrosion et une visibilité optimale de l'échelle graduée. Avec une précision de ±4%, il permet un réglage et une surveillance efficaces des débits dans les systèmes de traitement et de distribution d'eau. Sa conception robuste et son raccordement standard en DN25 (1") en font un équipement polyvalent pour les professionnels, les installateurs et les exploitants d'installations hydrauliques.
- Le débitmètre LZM-25424 est un appareil de mesure de débit à section variable. Son principe de fonctionnement repose sur la variation de la section de passage du fluide, qui déplace un flotteur à l'intérieur d'un tube conique. La position du flotteur, visible à travers le corps transparent, indique directement le débit sur une échelle graduée.
- Construction et composants :
- Corps : En Perspex (polyméthacrylate de méthyle), offrant une transparence durable pour la lecture.
- Flotteur : En acier inoxydable #316 SS, assurant une bonne résistance à la corrosion et une stabilité de mesure.
- Raccordement : Filetage M DN25 (1").
| Caractéristique | Valeur |
|---|---|
| Référence | LZM-25424 |
| Marque | MONDE DE L'EAU INTERNATIONAL (MEI) |
| Type | Débitmètre à section variable (Rotamètre) |
| Application | Mesure de débit d'eau |
| Débit | 4 - 24 GPM / 10 - 100 LPM / 600 - 6000 LPH |
| Dimensions | A: 253 mm, B: 49 mm, C: 240 mm, D: 50 mm, G: 176 mm, H: 32 mm |
| Raccordement | DN25, 1" |
| Pression de service | 120 Psi (8,4 bar) |
| Température de service | 50 °C max |
| Matériau | Corps : Perspex / Flotteur : #316 SS |
| Précision | ±4 % |
- Mesure et contrôle du débit dans les installations de traitement d'eau.
- Surveillance de débit dans les systèmes de filtration.
- Contrôle de débit dans les procédés industriels.
- Régulation de débit dans les circuits hydrauliques.
- Installations de distribution d'eau.
5. Garantie et informations complémentaires Garantie et informations complémentaires : Selon les conditions générales de garantie de MONDE DE L’EAU INTERNATIONAL (MEI). Informations complémentaires : Conditions d'installation : Les orifices d'entrée et de sortie sont situés à l'arrière de l'appareil. Le débitmètre est conçu pour être monté sur un panneau de commande. Il est conseillé de définir l'emplacement des raccords et de fixer les trous de vis lors de l'installation. Entretien : Un nettoyage régulier du tube en Perspex est recommandé pour maintenir une bonne visibilité de l'échelle de lecture et éviter l'accumulation de dépôts.
